Allnic Audio H-6500

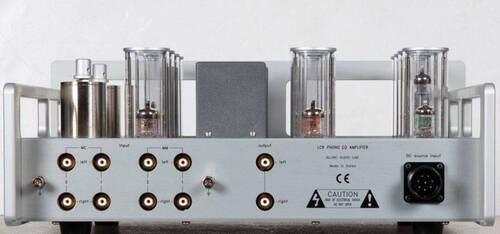

H-6500 по сути представляет собой ламповый фонокорректор с 2 наборами входов MM и 2 наборами входов MC, коррекцией кривой RIAA через фильтр LCR и отдельным блоком питания в отдельном шасси. Усиление MC осуществляется через встроенный повышающий трансформатор с сердечником из пермаллоя с 4 коэффициентами намотки, а усиление MM осуществляется через триоды 5842, вставленные по 4 на канал. Усиление напряжения MM составляет 40 дБ, усиление напряжения MC составляет 62 дБ, 66 дБ, 68 дБ, 72 дБ. На передней панели, измеритель тока для проверки состояния каждой вакуумной лампы канала и кнопка выбора отключения звука, кнопки выбора входа MM/MC и 1/2 группы. На задней панели, слева, 2 набора входов MM (RCA), 2 набора входов MC (RCA), 1 набор выходов (RCA), клемма подключения источника питания и две клеммы заземления MM/MC. Размер (WHD) основного корпуса составляет 430 × 170 × 335 мм, силовая часть составляет 170 × 118 × 275 мм, а вес основного корпуса составляет 9 кг, а силовая часть составляет 7,5 кг. Самой большой сигнатурой H-6500 как фонокорректора является выравнивание кривой RIAA с диапазоном погрешности ±0,3 дБ через фильтр LCR (катушка-конденсатор-сопротивление). Потому что фильтр LCR имеет хорошую динамику и низкочастотный отклик, так как его сопротивление составляет всего 600 Ом по сравнению с фильтром отрицательной обратной связи или фильтром CR. Однако его сложно изготовить, например, согласовать импеданс, а стоимость производства высока, поэтому к нему трудно получить доступ в большинстве фонокорректоров. Разделение источника питания также является характеристикой. Поскольку фонокорректор усиливает очень слабый сигнал, передаваемый от картриджа, он уязвим для электромагнитных помех (ЭМП). Использование 5AR4 в выпрямительном каскаде, 7233 (регулятор напряжения) и 5654 (детектор ошибки напряжения) вакуумных ламп в цепи постоянного напряжения также является точкой. В частности, если вакуумная лампа используется вместо транзистора в цепи постоянного напряжения, динамический диапазон расширяется и отношение сигнал/шум улучшается. Триод 5842, отвечающий за усиление с четырьмя входами на канал, имеет коэффициент усиления напряжения 43, коэффициент усиления тока 25 мА/В и анодные потери 4,5 Вт при подаче 200 В (напряжение B). Для справки, H-7000V использует два пентода E810F, соединенных тремя проводами на канал. Справа от этих вакуумных ламп был размещен один повышающий трансформатор MC для каждого канала. Четыре коэффициента намотки (40x, 26x, 20x, 13x) и соответствующие коэффициенты усиления (32 дБ, 28 дБ, 26 дБ, 22 дБ) отображаются вокруг ручки. Выбор коэффициента витков также определяет сопротивление нагрузки для картриджа MC. Он использует формулу «47㏀/(коэффициент вращения×коэффициент вращения)», что составляет 29 Ом (40 раз), 69 Ом (26 раз), 117 Ом (20 раз) и 278 Ом (13 раз). Сопротивление нагрузки ММ было зафиксировано на уровне 47 кОм.
