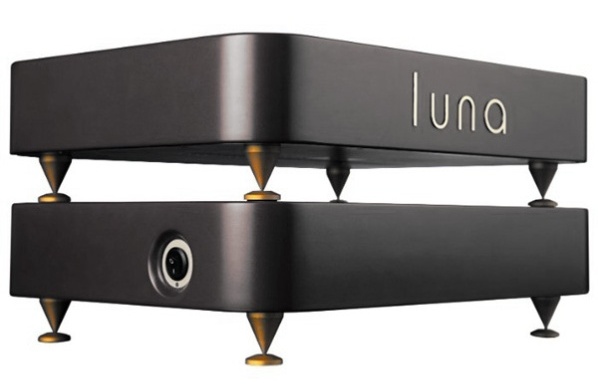

Trafomatic Audio Luna

Ламповый фонокорректор для проигрывателей винила Luna — высший класс в линейке Trafomatic Audio. Схемная особенность этого корректора — необычный и редкий метод реализации цепи коррекции RIAA на LCR-элементах. Он редко встречается из-за сложности расчета и высоких требований к используемым деталям. В схеме применены четыре лампы C3GSE в триодном включении, два межкаскадных и два выходных трансформатора и повышающий трансформатор LL1941 для MC-входа. Блок питания выносной, с тороидальным силовым трансформатором с малыми полями рассеивания и сглаживающим фильтром на основе дросселей и электролитических конденсаторов Mundorf MLytic HV.

• повышающие трансформаторы для МС-входа.
• при переключении входов переключаются цепи заземления, что исключает петли и фон.

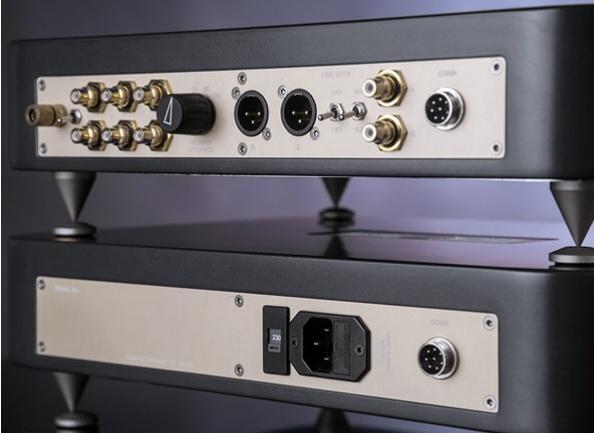

• выход несимметричный и симметричный (балансный).
• внешний блок питания с CLC-фильтром и малым выходным сопротивлением.

В Luna используется схема с двумя лампами в каскаде усиления без обратной связи и пассивной цепью коррекции LCR. Во входных и выходных каскадах применены малошумящие немецкие лампы Siemens C3G German Post в триодном включении. Каждый каскад нагружен на трансформатор, что обеспечивает полную изоляцию от других компонентов. Разделительные конденсаторы на пути сигнала отсутствуют, только в цепи коррекции RIAA применены отборные слюдяные емкости с серебряными обкладками.
