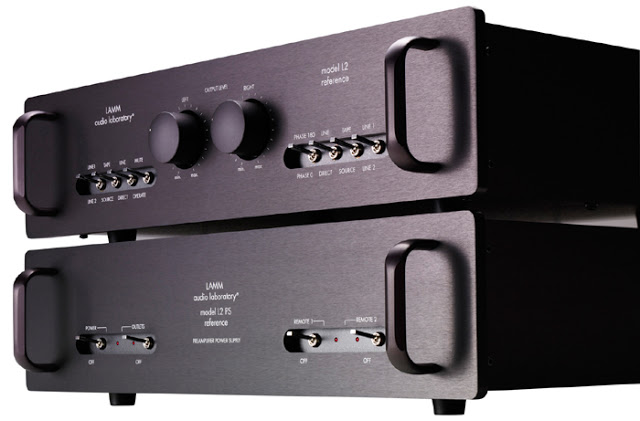

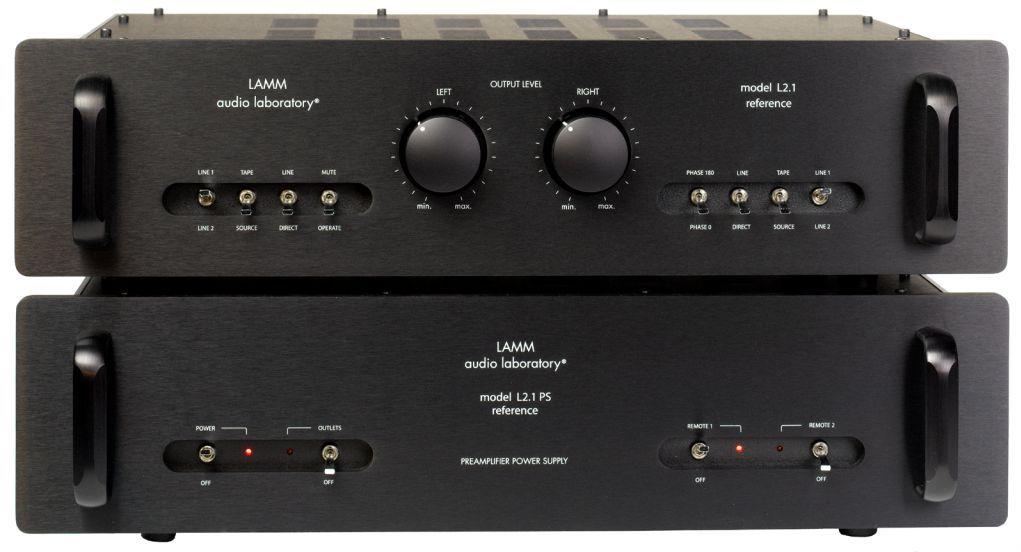

LAMM L2.1 Reference

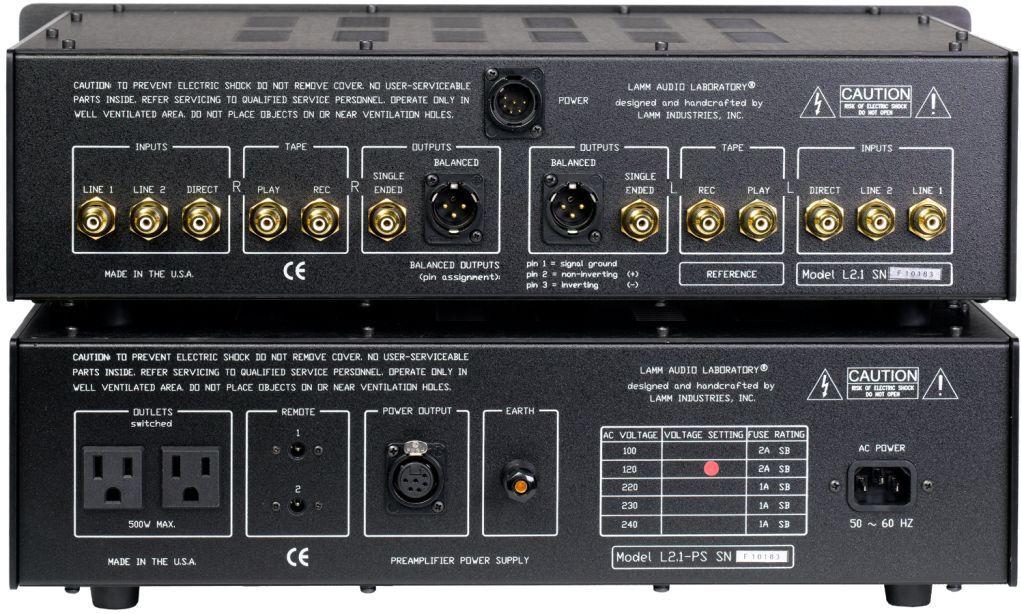

В основе L2.1 Reference — схема класса A от входа до выхода без общей отрицательной обратной связи. Все каскады, включая высоковольтный выходной — однотактные. В сигнальном тракте применены отобранные высоковольтные транзисторы (MOS-FET), регулятор громкости реализован на высококачественном шаговом потенциометре TKD (Tokyo Ko-on Denpa). В источнике питания применены дроссели; стабилизатор напряжения реализован на лампах. Предусмотрены три линейных входа, вход для ДК, переключатель фазы выходного сигнала, балансные и небалансные выходы. Производитель говорит о высочайшей музыкальной нейтральности и прозрачности звучания предусилителя.
Номинальное выходное напряжение
- от 20 Гц до 20 кГц в нагрузку прибора: среднеквадратичное значение 0,75 Вольт;
- от 20 Гц до 20 кГц в нагрузку IHF: среднеквадратичное значение 0,75 Вольт
Коэффициент усиления по напряжению
- 5,54 ± 2% или 14,87 ± 0,2дБ
Частотная характеристика
- от среднеквадратичного значения 1-40 вольт до нагрузки прибора: (-0,2 дБ) 20 Гц, 20 кГц. (-3 дБ) 5 Гц, 140 кГц;
- от 1-20 вольт среднеквадратичного значения в нагрузку IHF: (-0,2 дБ) 20 Гц, 20 кГц. (-3 дБ) 5 Гц, 120 кГц
Общее гармоническое искажение от 20 Гц до 20 кГц
- Vout = 2 вольта среднеквадратичное значение нагрузки прибора: не более 0,03%;
- Vout = 40 вольт Среднеквадратичное значение нагрузки прибора: не более 0,5%;
- Vout = 2 вольта среднеквадратичного значения в нагрузке IHF: не более 0,03%;
- Vout = 20 вольт Среднеквадратичное значение в нагрузке IHF: не более 0,5%
Искажение IM (60 Гц: 7 кГц 4:1) SMPTE
- Vout = 2 вольта среднеквадратичное значение нагрузки прибора: не более 0,03%;
- Vout = 40 вольт Среднеквадратичное значение нагрузки прибора: не более 0,65%;
- Vout = 2 вольта среднеквадратичного значения в нагрузке IHF: не более 0,03%;
- Vout = 20 вольт Среднеквадратичное значение при нагрузке IHF: не более 0,45%
Чувствительность входного сигнала
- Vout = 0,75 среднеквадратичного напряжения в нагрузку прибора: 0,135 среднеквадратичного напряжения ± 2%;
- Vout = 0,75 вольт RMS в нагрузку IHF: 0,135 вольт RMS ± 2%
Входное сопротивление
- 50 Ком
Скорректированный выходной импеданс
- обычно 130 Ом
Шум
- отношение сигнал/шум на выходе ниже среднеквадратичного значения 2 Вольт, невзвешенный: обычно 83 дБ;
- отношение сигнал/шум на среднеквадратичном выходе ниже 2 Вольт, 22 Гц-22 кГц: обычно 94 дБ;
- отношение сигнал/шум на среднеквадратичном выходе ниже 2 Вольт, A-взвешенный: обычно 97 дБ
Источник питания
- Потребляемая мощность: обычно 80 Вт;
- Диапазон входного напряжения: ±10%;
- Один силовой трансформатор, два ламповых выпрямителя, один фильтрующий дроссель, один высокоскоростной ламповый регулятор напряжения, один твердотельный аналоговый некоммутируемый регулятор напряжения;
- Напряжение переменного тока интенсивно фильтруется специальным фильтром линии электропередачи RFI;
- Время выгорания на заводе: минимум 72 часа;
- Рекомендуемый срок службы системы конечного пользователя: минимум 96 часов;
- Время прогрева: минимум 25 минут
Размеры устройства (предусилитель и источник питания имеют одинаковые размеры)
- 4,5 дюйма в высоту х 19 дюймов в ширину х 13,875 дюйма в глубину + 1,375 дюйма глубины для передних ручек
Вес
- предусилитель: 15,42 фунта (7 кг);
- источник питания: 19 фунтов (8,63 кг)
Дополнение к лампам
- одна лампа регулятора напряжения 12AX7/ECC83;
- одна лампа регулятора напряжения 6C19P;
- одна 5651A, эталонная лампа напряжения;
- две выпрямительные лампы 12AX3
Заметка!
Нагрузка прибора: нагрузка, состоящая из резистора 91 Ком и конденсатора 200 пФ, соединенных параллельно.
Нагрузка IHF: нагрузка, состоящая из резистора 10 Ком и конденсатора 1000 пФ, соединенных параллельно.
