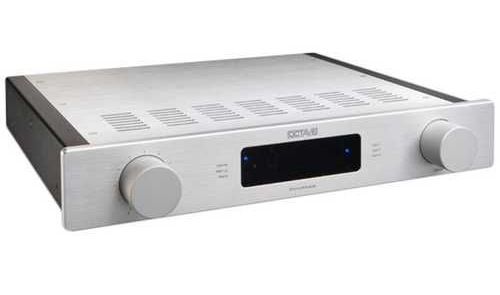

Octave Phono Module Silver
Ламповый предварительный усилитель Octave Phono Module (IN 2 + IN 6 + OUT 2) — это версия базовой модели с двумя установленными входными модулями MC-фонокорректоров и одним выходным модулем с фиксированными и регулируемыми RCA-разъемами. По сути, данный аппарат имеет на борту все необходимое для работы с виниловыми вертушками, оснащенными MC-картриджами. В остальном это все тот же предусилитель с четерхкаскадной топологией схем, которая включает в себя секцию сменных входных модулей, ламповый контур RIAA-коррекции, инфразвуковой фильтр (отключаемый) и сменный выходной модуль, а также один пустой входной слот для дальнейшего апгрейда. В конструкции используются следующие лампы: ECC83 на входе, ECC81 (усилительная секция), выходная буферная ECC88 и лампа, установленная в выходном модуле OUT 2. Аппарат собран в алюминиево-стальном слим-корпусе. Блок питания предусмотрительно помещен в отдельный внешний бокс, что позволяет оградить деликатный сигнал MC-картриджа от влияния сетевых наводок. Впрочем, потенциал БП можно усилить за счет добавления дополнительного набора буферных конденсаторов, помещенного в отдельную «коробку» Black Box Preamp. Что касается установленных модулей, то контур IN 2 представляет собой обычный транзисторный MC-фонокорректор с RCA-входом, заземляющей клеммой и возможностью выбора посредством DIP-переключателей входного импеданса (для каждого канала), а также коэффициента усиления с помощью ползункового переключателя. Контур IN 6 предназначен для MC-картриджей с малым выходным напряжением и поэтому включает в себя два повышающих трансформатора. Здесь также присутствует RCA-вход с клеммой заземления, а для выбора требуемого импеданса и коэффициента усиления используются два механических тумблера. Модуль OUT 2 (Direct Drive) комплектуется двумя выходами — фиксированными разъемами RCA и регулируемыми RCA с буфером, который обеспечивает низкое выходное сопротивление для прямого подключения к усилителю мощности. Для регулируемого выхода в цепях OUT 2 установлена лампа 6N6 (аналог ECC88, 6N23, 6922). Также имеется возможность повышения коэффициента усиления. Модель Octave Phono Module (IN 2 + IN 6 + OUT 2) станет отличным выбором для тех аудиофилов, кто предпочитает использовать виниловые проигрыватели, в которых установлена головка звукоснимателя с подвижной катушкой. При этом предусилитель остается открытым для всевозможных апгрейдов благодаря широкому выбору фирменных модулей.
Особенности:
- Универсальная ламповая платформа, внешний блок питания, инфразвуковой фильтр
- Два предустановленных входных модуля IN 2 и IN 6 для MC-картриджей, в т.ч. один с повышающими трансформаторами
- Ламповый модуль OUT 2 с фиксированным и регулируемым RCA-выходами
- Возможность подключения дополнительного блока конденсаторов для БП
| Производитель | Octave (Германия) |
| Поддерживаемые типы картриджей | MC (в данной конфигурации) |
| Используемые лампы (без учета предустановленных модулей) | входная ECC83 (12AX7), ECC81 (12AT7) для основной секции усиления и ECC88 (6922, 6N23, 6N1) для выходного буфера |
| Предустановленные модули расширения | IN 2 (MC-фонокорректор с заземляющей клеммой), IN 6 (MC-фоно с двумя повышающими трансформаторами, заземляющей клеммой и тумблерами), OUT 2 Direct Drive (выходной модуль с фиксированным и регулируемым RCA-выходами, ламповый буфер для регулируемого выхода, возможность выбора коэффициента усиления) |
| Коэффициент передачи трансформаторов в модуле IN 6 | 1:15 (для MC-картриджей с высоким и средним выходным напряжением от 0,5 до 1 мВ), 1:30 (для MC-картриджей с низким выходным напряжением) |
| Входная чувствительность | модуль IN 2: 0,1–1 мВ; модуль IN 6: 0,2-2 мВ (при коэффициенте передачи трансформатора 1:15), 0,2-1 мВ (при коэффициенте передачи трансформатора 1:30) |
| Входной импеданс | IN 2: 62 Ом - 1 кОм (4,7 нФ, выбор фиксированных значений входного импеданса для каждого канала с помощью 4-позиционных DIP-переключателей); IN 6: менее 320 Ом (30 Гц – 40 кГц, 1:15), менее 80 Ом (30 Гц - 40 кГц, 1:30) |
| Коэффициент усиления | IN 2: 65 дБ (высокий gain high)/58 дБ (низкий gain low) |
| Сопротивление картриджа, модуль IN 6 | 5-25 Ом (1:15), 0,5-5 Ом (1:30) |
| Отношение сигнал/шум | IN 2: широкая полоса частот: 69 дБ (gain high)/75 дБ (gain low), при 1 кГц: 86,5 дБ (gain high)/92,5 дБ (gain low); IN 6: при 1 кГц: 100 дБ |
| Коэффициент усиления для выходного модуля OUT 2 | 0 дБ/14 дБ (Low/High, регулируемый RCA) |
| Выходное напряжение, OUT 2 | 0,5-1 В (фиксированный RCA), 0-7 В (регулируемый RCA) |
| Выходное сопротивление, OUT 2 | 250 Ом (фиксированный RCA), 320 Ом (регулируемый RCA) |
| Отношение сигнал/шум, OUT 2 | 100 дБ (High, регулируемый RCA), 110 дБ (Low, фиксированный RCA) |
| Частотная характеристика, OUT 2 | 10 Гц – 200 кГц (- 0,5 дБ) |
| Коэффициент гармоник, OUT 2 | 0,001% (2 В/1 кГц) |
| Точность кривой RIAA | максимальное отклонение: ± 0,2 дБ (10 Гц – 50 кГц) |
| Отключаемый инфразвуковой фильтр | 20 Гц, - 3 дБ |

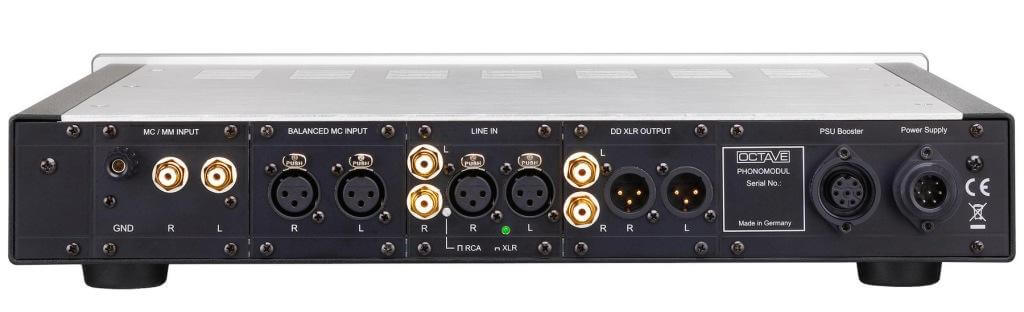

| Входы | IN 2: RCA, заземляющая клемма; IN 6: RCA, заземляющая клемма |
| Выходы | OUT 2 Direct Drive: фиксированный RCA, регулируемый RCA |
| Комплектный внешний блок питания | да |
| Дополнительный внешний блок конденсаторов | опция, Black Box Preamp |
| Прочая коммутация | сокеты для внешнего блока питания и для блока конденсаторов |
| Пульт ДУ | опция, алюминиевый, двухкнопочный |
| Потребляемая мощность | 25–35 Вт |
| Габариты предусилителя (ШхВхГ) | 437x80x390 мм |
| Габариты комплектного внешнего блока питания (ШхВхГ) | 100x77x230 мм |
| Вес предусилителя | 9–12,5 кг |
| Вес внешнего блока питания | 4 кг |
