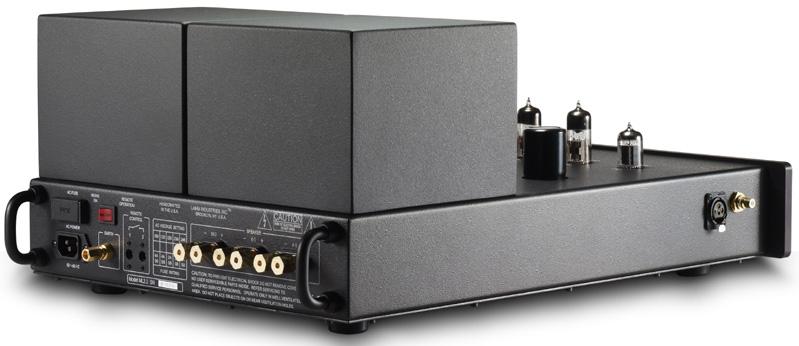

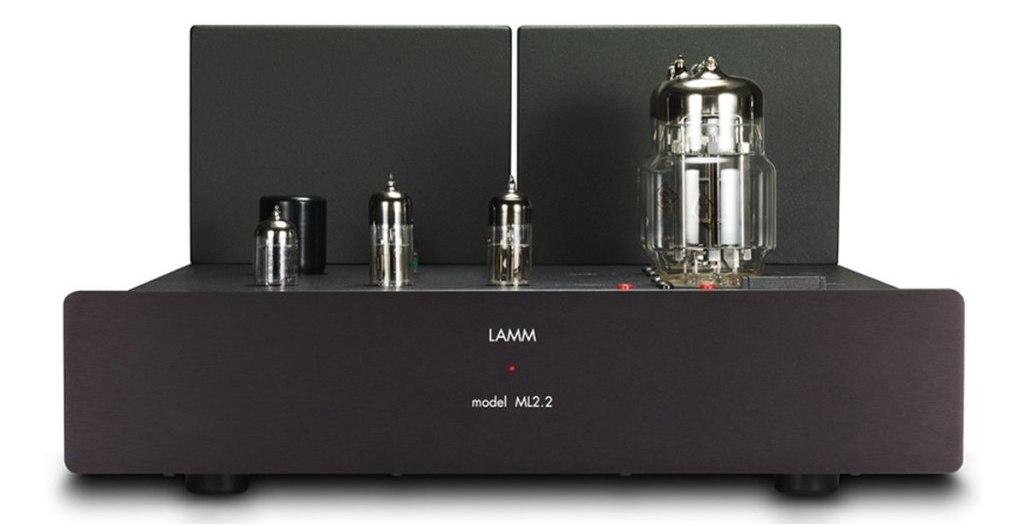

LAMM ML2.2
Однотактные усилители-моноблоки, использующие в выходном каскаде и стабилизаторе анодного напряжения уникальные сильноточные вакуумные триоды с низким внутренним сопротивлением 6С33С. Благодаря рекордно низкому внутреннему сопротивлению этой лампы радикально упрощается конструкция выходного трансформатора, уменьшается коэффициент передачи и количество витков, вследствие чего расширяется полоса пропускания за счет уменьшения индуктивности рассеяния и межвитковой емкости. Входной каскад собран на двойном триоде 12AX7/ECC83, драйверный каскад – на двойном триоде 6Н6П. В стабилизаторе питания помимо регулирующей лампы 6С33С-Б присутствуют управляющая лампа пентод 6AK5 / 5654 и вакуумный стабилитрон 5651. Общая отрицательная обратная связь отсутствует. Оптимальная конструкция выходного трансформатора в сочетании со стабилизированным источником анодного питания позволяет моноблокам полноценно работать с любыми известными на сегодня акустическими системами. Благодаря наличию двух многооборотных подстроечных резисторов, выведенных под шлиц, а также гнезд для подключения внешнего вольтметра пользователь имеет возможность контролировать и подстраивать величину анодного напряжения и тока покоя выходного каскада. Рекомендуется использовать качественный тестер, например Fluke 87 V или подобный. Целью создания моноблоков ML2.2 являлась бескомпромиссная передача звуковой сцены и гармонических нюансов, свойственная лучшим конструкциям триодных однотактных усилителей без общей отрицательной обратной связи, однако при достаточно высокой выходной мощности и с выдающимися динамическими характеристиками, которых подобным усилителям чаще всего не хватает. Изделия выдержаны в простом и элегантном дизайне ламповой эпохи звукоусиления. По сравнению с предшествующей моделью моноблоков (ML2.1) ML2.2 отличаются усовершенствованным сетевым трансформатором и пятью дросселями фильтров пульсаций (в отличие от двух в ML2.1). Улучшена схема стабилизатора анодного питания, применены более качественные компоненты. Входной каскад полностью переработан, за основу нового взята схема входного каскада усилителя ML3 Signature(необходимо отметить, что по характеру звука ML2.2 ближе к ML3 Signature, чем к ML2.1). Предохранители анодного напряжения перемещены в более удобное для пользователя место – на верхнюю панель. Появилась возможность дистанционного включения и выключения усилителей благодаря триггерным входам. В схеме усилителей использованы качественные компоненты: металлопленочные резисторы Dale, проволочные PRC, мощные пленочные Caddock, пленочные конденсаторы Electrocube и Roederstein, импульсные электролитические конденсаторы Cornell Dubiler и Chemicon, многооборотные подстроечные резисторы Bourns, дроссели фильтра питания Hammond и т.д. Сетевой трансформатор установлен на вибропоглощающей подвеске, благодаря которой вибрации не передаются на шасси. Каждый моноблок оснащен тремя парами выходных клемм для подключения соответственно 16-, 8- и 4-Омных акустических систем. Встроенный сетевой фильтр блокирует помехи и постоянную составляющую.
Производитель | LAMM |
Тип | Усилитель мощности моноблок |
Номинальная вых. мощность: | 18 Вт / 16 Ом @ Кг=3% (1 Вт / 16 Ом @ Кг=0,7%) |
(20 Гц – 20 кГц) | 18 Вт / 8 Ом @ Кг=3% (1 Вт / 8 Ом @ Кг=0,7%) |
18 Вт / 4 Ом @ Кг=3% (1 Вт / 4 Ом @ Кг=0,7%) | |
Максимальная вых. мощность: | 21 Вт / 16 Ом |
(20 Гц – 20 кГц, | 20 Вт / 8 Ом |
Кг <5%) | 20 Вт / 4 Ом |
Номинальное вых. напряжение: | 24 В / 16 Ом @ 36 Вт (пик) |
(20 Гц – 20 кГц) | 17 В / 8 Ом @ 36 Вт (пик) |
12 В / 4 Ом @ 36 Вт (пик) | |
Максимальное вых. напряжение: | 25,9 В / 16 Ом @ 42 Вт (пик) |
(1 кГц) | 17.9 В / 8 Ом @ 40 Вт (пик) |
12,7 В / 4 Ом @ 40 Вт (пик) | |
Номинальный вых. ток: | 1,5 А / 16 Ом @ 36 Вт (пик) |
(20 Гц – 20 кГц) | 2,1 А / 8 Ом @ 36 Вт (пик) |
3 А / 4 Ом @ 36 Вт (пик) | |
Максимальный вых. ток: | 1.6 А / 16 Ом @ 42 Вт (пик) |
(1 кГц) | 2,2 А / 8 Ом @ 40 Вт (пик) |
3,2 А / 4 Ом @ 40 Вт (пик) | |
Диапазон частот: | 3 Гц – 80 кГц (-3 дБ @ 1 Вт / 16 Ом) |
(+0, -3 дБ) | 20 Гц – 20 кГц (-0,3 дБ @ 18 Вт / 16 Ом) |
Скорость нарастания вых. сигнала: | 15 В / мкс |
(10 кГц, меандр с размахом 48 В, 16 Ом) | |
Время установления вых. сигнала: | 2,5 мкс |
(10 кГц, меандр с размахом 48 В, 16 Ом) | |
Интермодуляционные искажения: | не более 8% @ 1 – 18 Вт / 16 Ом |
не более 8% @ 1 – 18 Вт / 8 Ом | |
не более 8% @ 1 – 18 Вт / 4 Ом | |
Усиление: | 19,97@ 2% / 26 ± 0,2 дБ/ 16 Ом |
14,12@ 2% /23 ± 0,2 дБ/ 8Ом | |
9,98@ 2% /19,98 ± 0,2 дБ/ 4Ом | |
Входы: | 1 псевдобалансный неинверсный XLR |
1 небалансный неинверсный RCA | |
Входн. чувствительность: | 0,85 В RMS@ 18 Вт / 16, 8, 4 Ом |
Входной импеданс: | 41 кОм (470 пФ) |
Выходной импеданс: | 1,68 Ом @ 1 кГц (вых. 16 Ом) |
0,84 Ом @ 1 кГц (вых. 8 Ом) | |
0,42 Ом @ 1 кГц (вых. 4 Ом) | |
1,68 ± 0,14 Ом @ 30 Гц – 20 кГц (вых. 16 Ом) | |
0, 84 ± 0,07 Ом @ 30 Гц – 20 кГц (вых. 8 Ом) | |
0,42 ± 0,035 Ом @ 30 Гц – 20 кГц (вых. 4 Ом) | |
Демпфинг-фактор: | 9,5 @ 1 кГц / 16, 8, 4 Ом |
9,5 ± 0,7 @ 30 Гц – 20 кГц / 16, 8, 4 Ом | |
Напряжение питания: | 100 – 240 В (переем.), 50/60 Гц |
Потребление от сети: | 245 Вт (номинальная вых. мощность, 16 / 8 / 4 Ом) |
Размеры (ш х г х в), мм: | 407 х 518 х 210 |
Вес, кг: | 36,8 |
