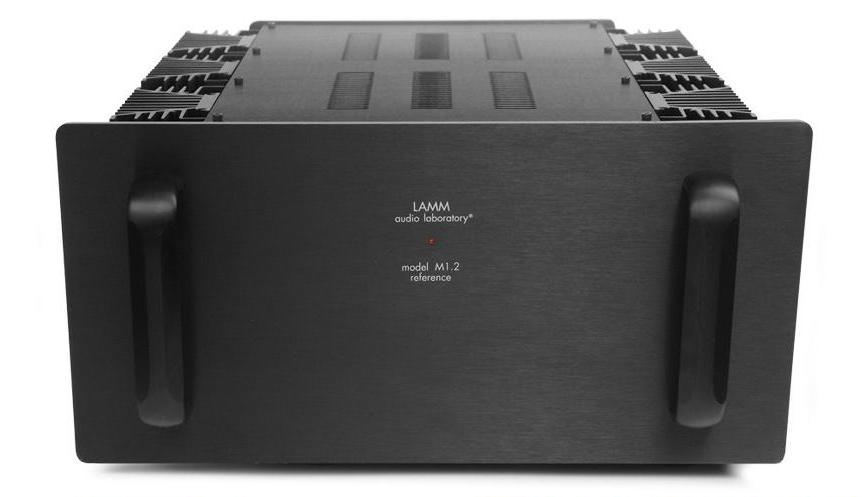

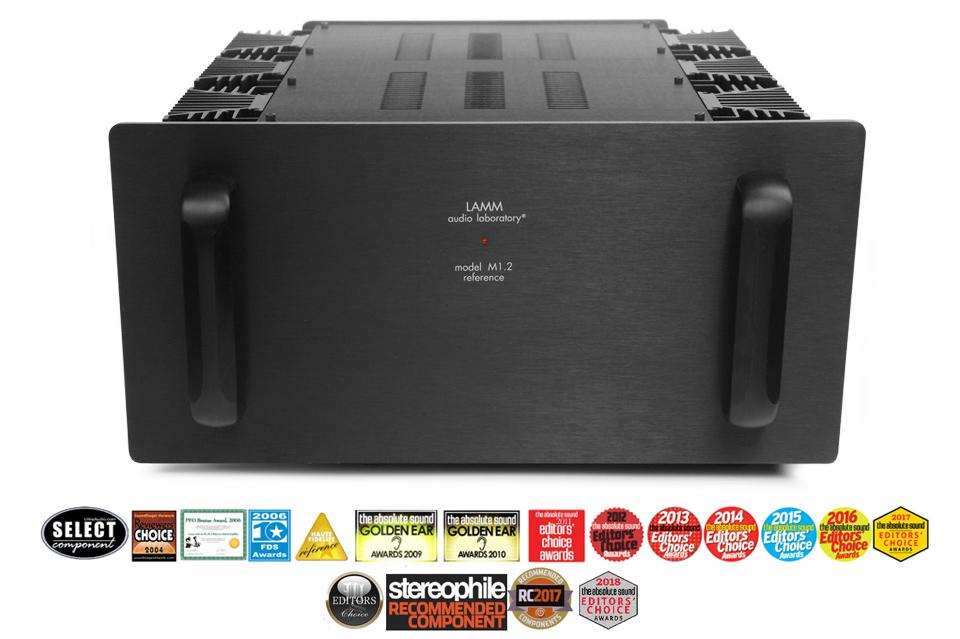

LAMM M1.2 Reference
Гибридный усилитель мощности (моноблоки), пик творчества Владимира Ламма и результат многолетних поисков наилучших схемных решений с точки зрения верности передачи звукового сигнала. Усилитель демонстрирует уникальную прозрачность и объемность звуковой сцены. Выходной каскад на скоростных полевых транзисторах MOSFET работает в чистом классе А как с 8-, так и с 4-Омной нагрузкой, в зависимости от нагрузки ток покоя выходного каскада изменяется с помощью переключателя, который может устанавливаться в положение High Impedanceили Low Impedance. При фиксированном токе покоя выходного каскада при снижении нагрузки вдвое усилитель неизбежно вышел бы из класса А, поскольку выходная мощность в пределах класса А увеличивается лишь на ¼ при снижении нагрузки вдвое. Усилитель M1.2 обеспечивает выходную мощность 110 Вт на нагрузке 8 и 4 Ом в классе А (при соответствующих положениях переключателя), 220 Вт на 2 Ом и 400 Вт на 1 Ом ( переходом в класс AB). Усилитель может полноценно работать с любыми известными акустическими системами. Общая отрицательная обратная связь отсутствует. Спектр гармоник выходного сигнала остается неизменным вне зависимости от величины нагрузки. Драйверный каскад построен на тщательно отобранном по характеристикам двойном ламповом триоде 6922. В схеме усилителя использованы качественные компоненты: металлопленочные резисторы Dale, проволочные PRC, пленочные конденсаторы Electrocubeи Roederstein, импульсные электролитические конденсаторы Cornell Dubiler, многооборотные подстроечные резисторы Bourns, дроссели фильтра питания Hammondи т.д. Тороидальный сетевой трансформатор установлен на вибропоглощающей подвеске, благодаря которой вибрации не передаются на шасси. Встроенный сетевой фильтр препятствует предотвращает блокирует помехи и постоянную составляющую. Усилитель работает от сети любого из мировых стандартов.
Производитель | LAMM | |
Тип | Усилитель мощности моноблок | |
Номинальная вых. мощность: | 110 Вт / 8 Ом @ Кг=0,3% (класс А) | |
(20 Гц – 20 кГц) | 220 Вт / 4 Ом @ Кг=0,3% (55 Вт в кл. А) | 110 Вт / 4 Ом @ Кг=0,3% (класс А) |
400 Вт / 2 Ом @ Кг=0,5% (27,6 Вт в кл. А) | 220 Вт / 4 Ом @ Кг=0,5% (55 Вт в кл. А) | |
600 Вт / 1 Ом @ Кг=1% (13,8 Вт в кл. А) | 400 Вт / 2 Ом @ Кг=1% (27,6 Вт в кл. А) | |
Максимальная вых. мощность: | 150 Вт / 8 Ом | |
(1 кГц, Кг = 1%) | 300 Вт / 4 Ом | 150 Вт / 4 Ом |
500 Вт / 2 Ом | 300 Вт / 2 Ом | |
700 Вт / 1 Ом | 450 Вт / 1 Ом | |
Номинальное вых. напряжение: | 42 В / 8 Ом @ 220 Вт (пик) | |
(20 Гц – 20 кГц) | 42 В / 4 Ом @ 440 Вт (пик) | 29,7 В / 4 Ом @ 220 Вт (пик) |
40 В / 2 Ом @ 800 Вт (пик) | 29,7 В / 2 Ом @ 440 Вт (пик) | |
34,6 В / 1 Ом @ 1200 Вт (пик) | 28,3 В / 1 Ом @ 800 Вт (пик) | |
Максимальное вых. напряжение: | 49 В / 8 Ом @ 300 Вт (пик) | |
(1 кГц) | 49 В / 4 Ом @ 600 Вт (пик) | 34,6 В / 4 Ом @ 300 Вт (пик) |
44,7 В / 2 Ом @ 1000 Вт (пик) | 34,6 / 2 Ом @ 600 Вт (пик) | |
37,4 В / 1 Ом @ 1400 Вт (пик) | 30 В / 1 Ом @ 900 Вт (пик) | |
Номинальный вых. ток: | 5.24 А / 8 Ом @ 220 Вт (пик) | |
(20 Гц – 20 кГц) | 10.48 А / 4 Ом @ 440 Вт (пик) | 7.4 А / 4 Ом @ 220 Вт (пик) |
20 А / 2 Ом @ 800 Вт (пик) | 14,8 А / 2 Ом @ 440 Вт (пик) | |
42,4 А / 1 Ом @ 1200 Вт (пик) | 28,3 А / 1 Ом @ 800 Вт (пик) | |
Максимальный вых. ток: | 6.12 А / 8 Ом @ 300 Вт (пик) | |
(1 кГц) | 12.2 А / 4 Ом @ 600 Вт (пик) | 8.7 А / 4 Ом @ 300 Вт (пик) |
22,4 А / 2 Ом @ 1000 Вт (пик) | 17,3 А / 2 Ом @ 600 Вт (пик) | |
37,4 А / 1 Ом @ 1400 Вт (пик) | 30 А / 1 Ом @ 900 Вт (пик) | |
Диапазон частот: | 4 Гц – 155 кГц (1 Вт /8 Ом) | 4 Гц – 155 кГц (1 Вт /4 Ом) |
(+0, -3 дБ) | 4 Гц – 155 кГц (110 Вт /8 Ом) | 4 Гц – 155 кГц (110 Вт /8 Ом) |
Скорость нарастания вых. сигнала: | 33.5 В /мкс | |
(10 кГц, меандр, | ||
83,9 В /8 Ом) | ||
Время установления вых. сигнала: | 2 мкс | |
(10 кГц, меандр, | ||
83,9 В /8 Ом) | ||
Отношение сигнал/шум | 68,5 дБ | |
(2,83 В RMS/ 8 Ом, | 75,5 дБ (А) | |
22 Гц – 22 кГц) | ||
Отношение сигнал/шум | 89 дБ | |
(29,7 В RMS/ 8 Ом, | 96 дБ (А) | |
22 Гц – 22 кГц) | ||
Интермодуляционные искажения: | не более 1% @ 0,1 – 110 Вт / 8 Ом | |
не более 1% @ 0,1 – 220 Вт / 4 Ом | не более 1% @ 0,1 – 110 Вт / 4 Ом | |
не более 1,5% @ 0,1 – 400 Вт / 2 Ом | не более 1,5% @ 0,1 – 220 Вт / 2 Ом | |
не более 1,5% @ 0,1 – 600 Вт / 1 Ом | не более 2% @ 0,1 – 400 Вт / 1 Ом | |
Усиление: | 39 @ 2% / 31,8 @ 0,2 дБ | |

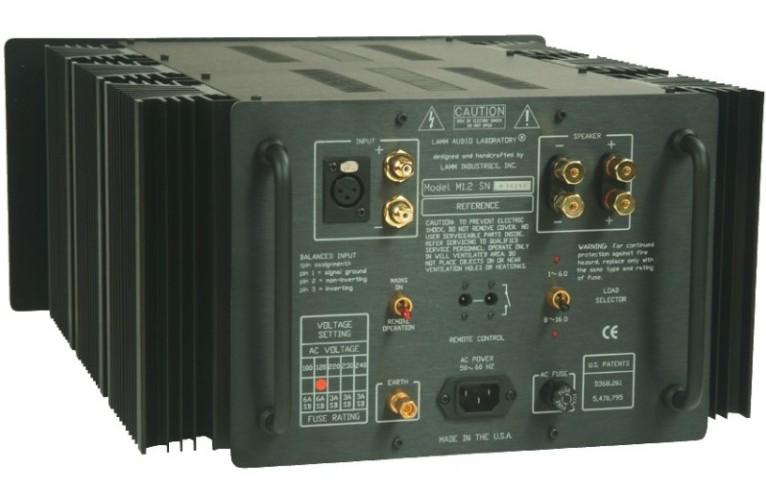

Входы: | 1 балансный X:R | |
1 небалансный неинверсный RCA | ||
1 небалансный инверсный RCA | ||
Входн. чувствительность: | 0,761 В RMS @ 110 Вт /8 Ом | |
0,538 В RMS @ 110 Вт /4 Ом | ||
0,538 В RMS @ 220 Вт /2 Ом | ||
0,513 В RMS @ 400 Вт /1 Ом | ||
Входной импеданс: | 41 кОм (470 пФ) | |
Выходной импеданс: | 0,082 (+ 0,007 /- 0,002) Ом @ 20 Гц – 20 кГц | |
Демпфинг-фактор: | 98 (+2 /-8) @ 20 Гц– 20 кГц | |
Напряжение питания: | 100 – 240 В (переем.), 50/60 Гц | |
Дистанционное управление: | Включение-выключение с пульта ДУ и триггерного входа постоянного тока | |
Потребление от сети: | 330 Вт (номинальное, 8/4 Ом, класс А, рабочий режим и Standby) | |
750 Вт (максимальное, 1 Ом, режим Low Impedance) | ||
Размеры (ш х г х в), мм: | 432 х 495 х 210 | |
Вес, кг: | 31 |
