Allnic Audio D-10000 OTL/OCL DAC Silver

OTL/OCL (Output Transformer-less/Output Capacitor-less) аналоговые выходные конструкции для самых лучших современных технологий ЦАП. В обычных схемах выходные конденсаторы или выходные трансформаторы — это два соединительных устройства, которые также вносят свое собственное влияние на передачу музыкального сигнала, добавляя свой собственный характер (окрашивание), увеличивая искажения и потребляя малые сигналы, все как предсказывает теория физической эффективности. Кроме того, они также ограничивают динамику сигнала.

• Никакого окрашивания музыкального сигнала
• Чрезвычайно детальная экспрессия, естественные гармоники и тонкое музыкальное затухание
• Наименьшие возможные искажения
• Самая широкая музыкальная динамика

Звук был идеально чистым. Сцена была бесконечно прозрачной и чистой, как день без пыли, дыма или облаков. Я подумал: «Вот какой звук вы должны слышать с помощью схемы OTL/OCL, примененной к ламповому ЦАП!» Это история о D-10000 OTL/OCL ЦАП, недавно представленном корейским производителем ALLNIC.

«Вот такой звук вы должны услышать, если применить схему OTL/OCL к ламповому ЦАП!»

OTL/OCL (Output Transformer-Less/Output Capacitor-Less) — это схема, которая буквально убирает трансформатор выходного каскада лампового усилителя и конденсатор в сигнальном тракте. Выходной трансформатор снижает высокое выходное сопротивление лампы, а конденсатор в сигнальном тракте выполняет тяжелую функцию блокировки постоянного тока, поэтому исключение их обоих было сказочной мечтой для производителей. Однако ALLNIC определил, что эти устройства являются основными виновниками искажений, окраски и потерь энергии, поэтому они потратили годы на разработку схем OTL/OCL для своих высококлассных предусилителей L-10000, L-9000 и L-8500, а также усилителя для наушников HPA-5000XL. Результаты оказались очень успешными. Когда выходной трансформатор и конденсатор исчезли из сигнального тракта, невообразимо чистый и свежий звук полился волной. Вот почему зарубежные СМИ хвалили предварительные усилители ALLNIC OTL/OCL как «Меньше значит больше».

«Меньше значит больше».

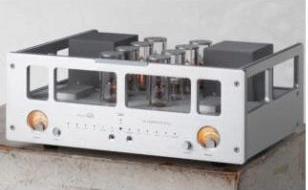

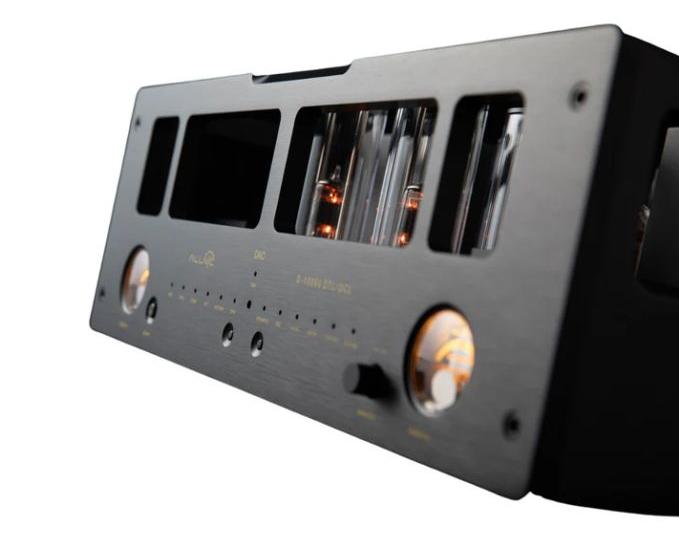

Самыми привлекательными функциями передней панели являются кнопки преобразования (Conv) и повышения частоты дискретизации в центре лицевой панели D-10000. При нажатии кнопки преобразования входной сигнал PCM изменяется на сигнал DSD, и загорается светодиод DSD. При нажатии кнопки повышения частоты дискретизации пользователь может выбрать один из вариантов повышения частоты дискретизации входного сигнала PCM вплоть до 352/384 кГц. На верхней пластине, по обеим сторонам сзади, имеются отдельные силовые трансформаторы для цифровых схем и аналоговых схем. Вакуумные лампы, участвующие в преобразовании аналоговых сигналов, расположены посередине для каждого из левого и правого каналов. Спереди находятся две пентодные/триодные лампы 7258, две двойные триодные лампы 12AU7 и четыре триода 6C19P. 6C19P имеет низкое внутреннее сопротивление всего 400 Ом, что делает его идеальным для выхода предусилителя или ЦАП.

Технические характеристики

Аналоговая плата

OTL/OCL (Output Transformer-less/Output Capacitor-less) аналоговые выходные конструкции в соответствии с лучшими современными технологиями ЦАП. В обычных схемах выходные конденсаторы или выходные трансформаторы — это два соединительных устройства, которые также вносят свои собственные влияния на передачу музыкального сигнала, добавляя свой собственный характер (окрашивание), увеличивая искажения и потребляя малые сигналы, все как предсказывает физическая теория эффективности. Кроме того, они также ограничивают динамику сигнала. По этим причинам устранение выходных трансформаторов и конденсаторов считается лучшим решением для проектирования наиболее точных усилителей. Удаление этих двух соединительных устройств из сигнального тракта позволяет достичь наилучших возможных результатов:

• Отсутствие окраски музыкального сигнала
• Чрезвычайно детальная экспрессия, естественные гармоники и тонкое музыкальное затухание
• Наименьшие возможные искажения
• Самая широкая музыкальная динамика

Лампы:

Две (2) x 7258

Две (2) x 12AU7

Четыре (4) x 6C19P

Цифровая плата

• операции через ОС Linux с UAC2, Windows 10 и выше и MAC OSX, с драйвером Thesycon, встроенным для использования в средах ОС Windows
• двойные монофонические ЦАП ES9018K2M SABRE 32 Reference Audio
• преобразование PCM в DSD 128 в реальном времени с использованием специально изготовленного повышающего дискретизатора 5,6 МГц и преобразователя FPGA DSD
• специально изготовленный, на основе FPGA, повышающий дискретизацию 1,5 МГц до 384 кГц
• все цифровые входы и настраиваемый приемник S/PDIF поддержка частот до 192 кГц
• стандартный дизайн аудиоинтерфейса, совместимый со стандартом UAC2, с обработкой входного сигнала USB Cypress FX2/FPGA:
• DoP: DSD 64, DSD 128
• PCM 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц, 352,8 кГц и 384 кГц.
• входные и выходные разъемы опорных тактовых импульсов для использования с внешним тактовым генератором
• Высококачественный декодер DSD для лучшего качества DSD
• Движок WAP/X для реконструкции 2-й, 4-й гармоник
• 32-битный движок WAP
