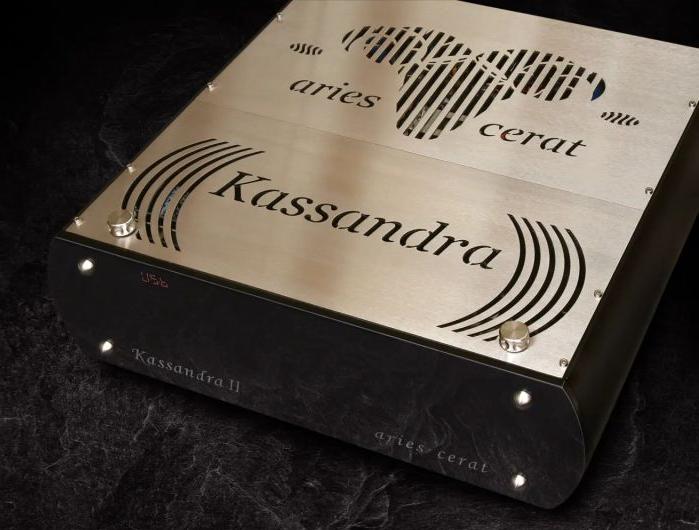

Aries Cerat Kassandra Reference Mk2
Цифро-аналоговый конвертер с ламповым выходным каскадом. Преобразование осуществляется с помощью 8 параллельно соединенных микросхем AD1865N-K на каждый канал, представляющих собой мультибитные преобразователи с матрицами R-2R разрешением 18 бит (16 R-2R матриц). Параллельное соединение обеспечивает более высокую линейность и пониженные шумы. Преобразователи «ток-напряжение» выполнены на широкополосных прецизионных трансформаторах, выходной каскад – на пентоде Siemens E280F в триодном включении, нагруженном на понижающий выходной трансформатор. Выходной импеданс и уровень сигнала могут выбираться с помощью переключателя. Особое внимание разработчиков было уделено проблемам джиттера. Цифровая часть аппарата предельно простая, что исключает дополнительные источники джиттера на пути цифровых преобразований. Передискретизация (отключаемая) осуществляется с использованием сверхточного опорного генератора, собственный джиттер которого не выходит за пределы фемтосекундного порядка. С целью исключения распространения цифровых помех по цепям питания, что также является серьезным источником джиттера, питающие напряжения каждой цифровой микросхему и каждого чипа преобразователя индивидуально фильтруются с помощью миниатюрных дросселей и скоростных конденсаторов. В первичном блок питания используются массивные сетевые трансформаторы и дроссели. Помимо цифровых входов S/RDIF, AES/EBU и оптического имеется USB (до 24 бит /384 кГц с совместимостью DSD (DoP). Аналоговые выходы – небалансные и балансные.
Производитель | Aries Cerat |
Тип | Цифро-аналоговый преобразователь |
Массив чипов ИС | 16 преобразователей R2R на канал, дополнительный токовый выход с использованием аналоговых устройств высшего класса AD1865N-K с 8 преобразователями на банк, 16 на канал |
Регуляторы | Восемь дискретных малошумящих регуляторов для 4 блоков преобразователей |
БП | Запроектированные блоки питания, входные фильтры питания |
Преобразование тока в напряжение | Трансформаторное преобразование I/V с пользовательскими широкополосными трансформаторами, симметричное преобразование тока в несимметричное напряжение |
Дополнительные часы | Внутренний Super-Clock, отключаемый на лету, питание с тройной регулировкой |
СЕКЦИЯ ВХОДА И ВЫХОДА | |
БП | Высокотехнологичные источники питания, входные фильтры питания, большие тороидальные трансформаторы и батареи конденсаторов |
Стадия усиления | Нагруженный трансформатором выходной каскад на суперламповой лампе E280F. 5:1/10:1 понижающий трансформатор и двойной дроссель с фильтрацией |
Выходной сигнал | Выход 30Vpp @ 0db 10Vrms (5Vrms при настройке -6db) |
Выбираемый пользователем вывод | 10 В при 50 Ом или 5 В при 12 Ом |
Выход | 2 х RCA, 2 х балансных. Стандарт истинно сбалансированного выхода; Плавающий выход RCA, переключаемый (резольвер контура заземления) |
Выходное сопротивление | 50 Ом (балансный выход и выход SE), 12 Ом при настройке -6 дБ |
USB-вход | Скорость передачи данных до 24/384 кГц |
Затухание джиттера | До уровня фемтосекунд |

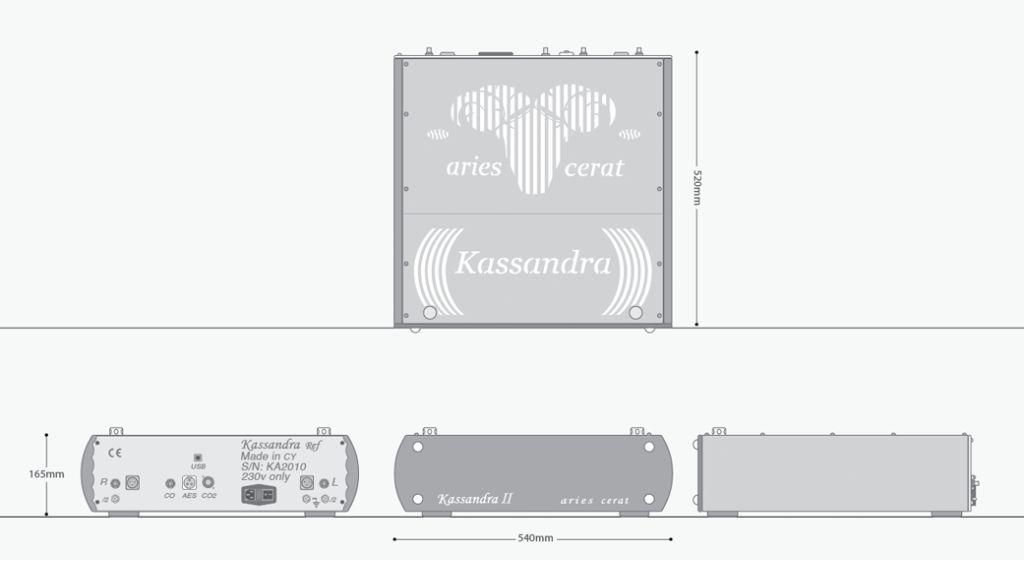

Размеры (ШхГхВ) | 540 мм x 520 мм x 165 мм |
Вес | 60 кг |
