SOtM sHP-100ultra

SOtM sHP-100ultra - цифро-аналоговый преобразователь с дополнительной платой sCLK-EX. Плата предназначена для установки в музыкальный сервер или сетевой плеер на базе ПК и способна улучшить качество работы цифрового источника звука.

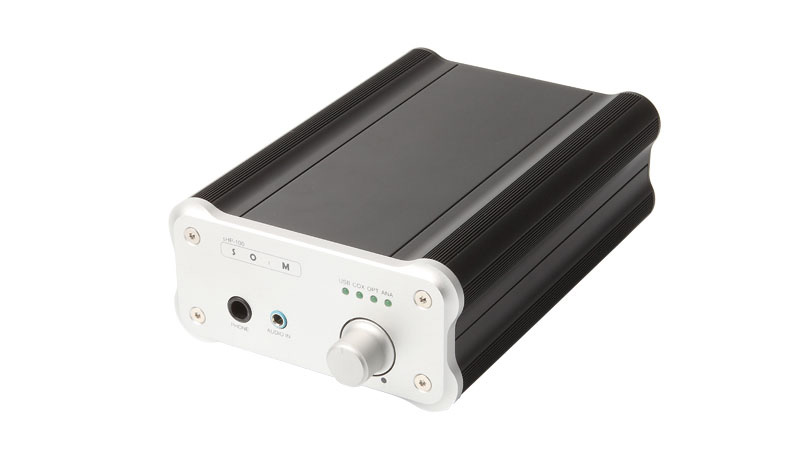

По внешнему виду sHP-100 напоминает другие устройства серии Advanced компании SOtM, полностью алюминиевый корпус с чёрными боковинами и серебристой передней панелью. На передней панели расположены гнёзда подключения наушников и линейного входа, регулятор громкости и светодиоды индикации подключённого входа. Устройство имеет многофункциональный регулятор громкости, который при кратковременном нажатии отключает (включает) звук, а при длительном – производит последовательное переключение входов. На задней панели – гнездо подключения питания, цифровые входы (USB, TOSLINK, RCA), аналоговые выходы (RCA) и клемма заземления. На нижней панели расположены ещё два переключателя. Один – для выбора импеданса головных телефонов (высокий или низкий), что позволяет подключать к аппарату самые разнообразные наушники. При переводе переключателя из положения «низкий» (Low impedance HP) в положение «высокий» (High impedance HP) выходное напряжение увеличивается, и это позволяет справиться со «сложной» нагрузкой высокоомных головных телефонов. Второй переключатель на нижней  панели – для выбора одного из двух режимов работы линейного выхода: регулируемый уровень выходного сигнала (Variable line output) или постоянный (Fixed line output). Благодаря наличию линейного входа (гнездо 3,5 мм на передней панели) аппарат может работать, как полноценный усилитель для наушников, а при необходимости – и как предусилитель. В этом случае переключатель режима работы линейного выхода должен находиться в положении «регулируемый выход». При подключении головных телефонов линейный выход автоматически отключается. Однако это происходит только в том случае, когда переключатель режима работы линейного выхода (на нижней панели) стоит в положении «регулируемый». В другом положении («постоянный») линейный выход аппарата продолжает работать вместе с наушниками. Для цифроаналогового преобразования используется микросхема Cirrus Logic CS4398, которая поддерживает не только сигналы ИКМ до 192/24, но и DSD64 (2,8 МГц) и DSD128 (5,6 МГц). Она обладает динамическим диапазоном 120 дБ, имеет дельта-сигма архитектуру, встроенный фильтр низких частот с частотой среза 50 кГц для сигналов DSD, раздельные каналы для питания цифровой и аналоговой части и другие полезные свойства. Для обеспечения поддержки указанных форматов высокого разрешения через асинхронный USB-вход используется современная микросхема XMOS. Причём для оптимизации её работы была проведена модификация схемы подключения. Приёмник потока S/PDIF для коаксиального и оптического входов выполнен на чипе АКМ AK4113. В ЦАПе установлены высокоточные генераторы тактовых импульсов и малошумящие стабилизаторы напряжения в цепях питания. Выходные каскады построены на высококачественных операционных усилителях Texas Instruments:  для наушников – на LME49720, линейный выход – на TPA6120A2. В качестве регулятора громкости используется потенциометр ALPS. Питание sHP-100 может осуществляться двумя способами: от отдельного блока питания (в комплект не входит) или через вход USB. В обоих случаях в схеме предусмотрены специальные меры по «очистке» поступающего питания. По мнению разработчиков из компании SOtM, комплекс технических решений, используемых в  аппарате, приводит к получению такого качества звука, который является одним из лучших среди устройств этого уровня. В комплект sHP-100 кроме самого устройства входит диск с драйвером для ОС Windows, USB-кабель и описание.
