Esoteric G-02X Silver

Прецизионный задающий тактовый генератор G-02X унаследовал у старших моделей новые технологии, такие как широкополосные буферные усилители ("Wide Range Clock Buffer Amplifiers") и адаптивные схемы нулевого импеданса заземления ("Adaptive Zero Ground"), также новый прецизионный осциллятор на термостабилизированном кварцевом кристалле (OCXO), чтобы добиться наилучшей музыкальной выразительности от вашей цифровой аудио системы.
В качестве ядра этого высокоточного устройства используется прецизионный заказной осциллятор OCXO (Oven Controlled Crystal Oscillator - на термостабилизированном кварцевом кристалле) заново разработанный ESOTERIC. В нем имеется теплоизолированная камера, в которой поддерживается стабильная температура, а в ней - осциллятор кварцевом кристалле и соответствующая схема. Этот тактовый генератор сконструирован для обеспечения высокого качества аудио на основе разработок для серии Grandioso и обладает превосходной точностью поддержания частоты (±0.01 ppm Typ), а также пониженным приблизительно на 3 дБ фазовым шумом по сравнению с предыдущей моделью (измеренным на 100 Гц).
В этой модели используются широкополосные буферные усилители ("Wide Range Clock Buffer Amplifiers"), разработанные для флагманской модели Grandioso G1. В раздельных схемах на дискретных элементах для каждого из выходов используются высокоскоростные транзисторы, которые идеально подходят для генерации цифровых сигналов высокой точности и значительно улучшают качество звука.
У G-02X имеется схема "Adaptive Zero Ground" - "адаптивного нулевого заземления", заимствованная у Grandioso G1, которая расположена между OCXO осциллятором и буферными усилителями. Эта схема активно приравнивает потенциал заземления уровню в 0 вольт и значительно уменьшает шум (случайный джиттер), вызванный изменением напряжения на земляной шине. Пользователь может выбирать адаптивный или нормальный режим работы для каждого выходного разъема, который отвечает его предпочтениям.

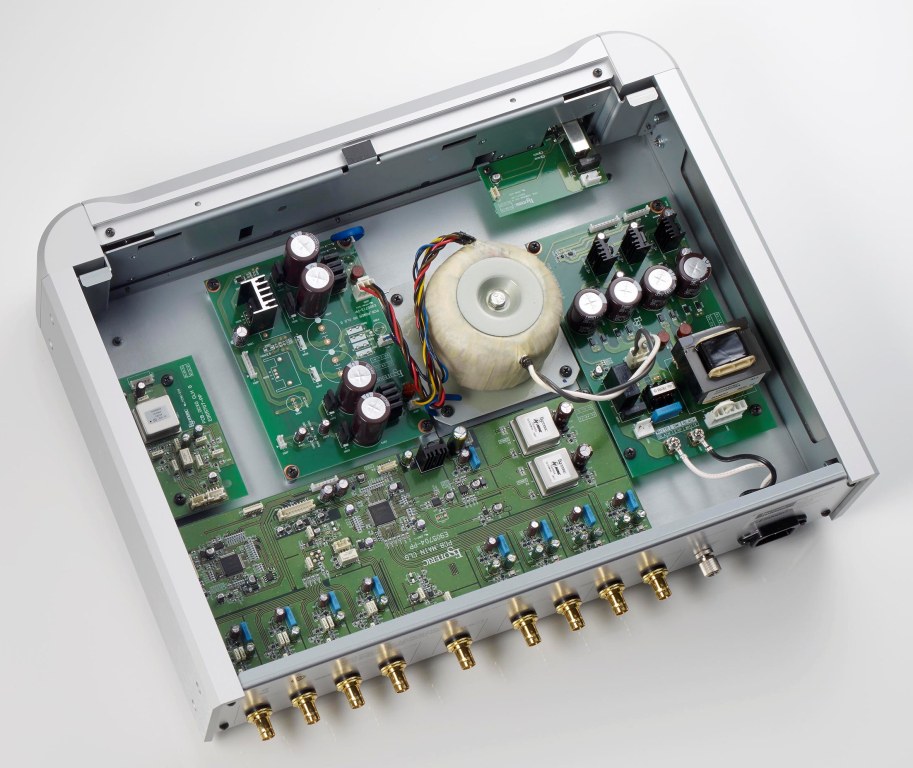

Для улучшения качества работы широкополосных буферных усилителей используется новый источник питания, при этом он разделен на блоки - для стабильного и чистого напряжения. В качестве силового используется тороидальный трансформатор, а для цифровых схем управления выделен специальный трансформатор с Ш-образным сердечником. Батарея накопительных конденсаторов служит для фильтрации пульсаций напряжения, а барьерные диоды Шоттки использованы для поддержки быстрой цифровой обработки.
G-02X может выдавать тактовый сигнал максимум на восемь устройств. Выход может быть включен и выключен для каждого разъема. На четыре выходных клеммы подается синусоидальный сигнал с частотой 10 МГц. Остальные четыре выходных разъема (A x 2 и B x 2) позволяют выдавать тактовые сигналы с частотой 100 кГц и 10 МГц (в виде прямоугольной волны), а также базовую частоту от 44,1 кГц/48 кГц, вплоть до максимальной частоты 22,5792 МГц/24,576 МГц, при этом для каждого разъема могут быть установлены разные выходные частоты.

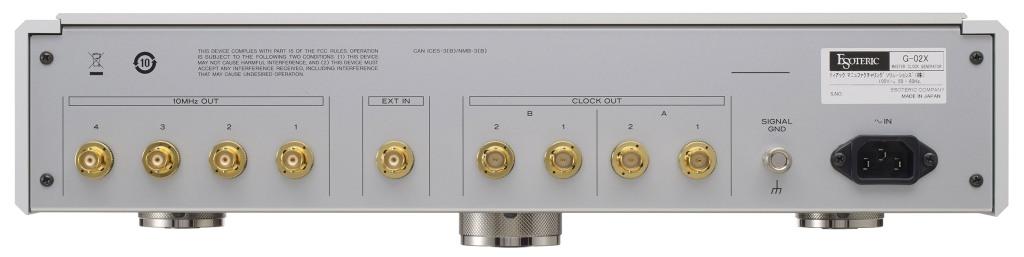

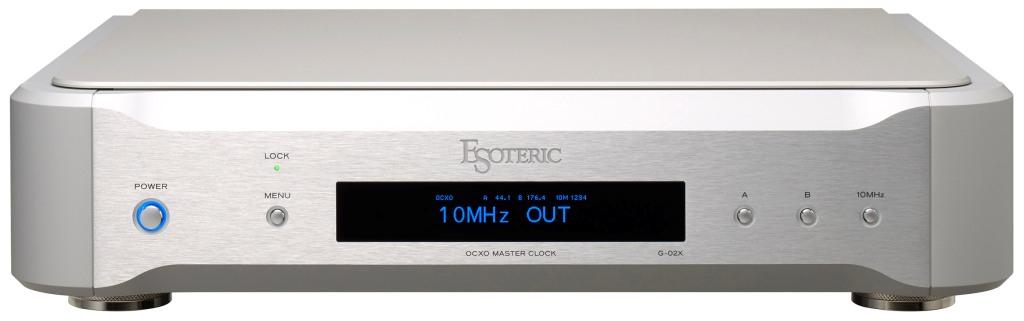

Имеется также вход для внешнего задающего сигнала частотой 10 МГц, функция предварительного прогрева камеры с кристаллом при выключении общего питания, органический электролюминесцентный дисплей на передней панели. Для надежных соединений на задней панели установлены фрезерованные, позолоченные медные BNC разъемы.

Основные особенности модели Esoteric G-02X:

• Прецизионный осциллятор на термостабилизированном кварцевом кристалле (OCXO)
• Широкополосный буферный усилитель
• Тактовый сигнал на восемь устройств
• Режим "адаптивного нулевого заземления"
• Солидный источник питания
• Cтабильность частоты OCXO: в пределах ±0.015ppm
• Точность поддержания частоты: в пределах ±0.015ppm
• Время прогрева: 10 мин
• Входной уровень: 10 мГц синусоидальный сигнал: 0.5–1.0 Vrms/50 Ом, прямоугольные импульсы: TTL уровень/10 кОм
