TEAC CG-10M-X Black

На первый взгляд компактное устройство TEAC CG-10M-X, выполненное в фирменном дизайне мини-компонентов этой фирмы и оснащенное единственным стрелочным индикатором на передней панели (не считая тумблера включения), выглядит довольно странно. Однако на самом деле этот аппарат выполняет очень важную функцию и может стать незаменимым компонентом в цифровой аудиосистеме высокого уровня. TEAC CG-10M-X представляет собой прецизионный задающий генератор, предназначенный для подачи внешнего сигнала Master Cloсk на совместимые ЦАП и цифровые плееры.
Опытные аудиофилы знают, что точность поддержания частоты дискретизации цифровых сигналов при их обработке играет критически важную роль в достижении максимально возможного качества звука. Настоящим сердцем задающего генератора является кварцевый резонатор, от стабильности работы которого напрямую зависит точность функционирования всей остальной схемы. В свою очередь, самочувствие кварца в значительной степени зависит от его температуры – именно по этой причине данный компонент обычно помещают в термоизолирующую камеру. Задающий генератор с такой конструкцией кварцевого резонатора сокращенно называют OCXO (Oven Controlled Crystal Oscillator).
С помощью TEAC CG-10M удается сгенерировать электромагнитные колебания определенной фиксированной частоты, которые отличаются высокой временной стабильностью и не зависят от изменения температуры. Другими словами, данное устройство вырабатывает электрические импульсы заданной частоты и предназначается для создания синхронизирующего сигнала, позволяющего цифро-аналоговым преобразователям работать с максимальной эффективностью. Такой синхросигнал должен быть как можно более точным, что особенно важно при воспроизведении Hi-Res-файлов, имеющих высокую частоту дискретизации, к примеру, PCM (768 кГц) или DSD (22,5 кГц). По сути, работа ЦАПа без такого генератора (клока) невозможна. В данном случае используется внешний клок, превосходящий традиционные интегрированные решения по качеству и точности синхросигнала. С его помощью удается существенно понизить джиттер.
В основе TEAC CG-10M-X лежит инновационный кварцевый осциллятор (генератор) TEAC Reference OCXO, который помещен в миниатюрную терморегулируемую камеру, благодаря чему поддерживаются его стабильные характеристики и обеспечивается идеальный температурный режим, а его внутреннюю температуру показывает стрелочный индикатор на передней панели. По сути, это термостатированный кварцевый генератор OCXO (Oven Controlled Crystal Oscillator), вырабатывающий исключительно точный синхросигнал с частотой в 10 МГц с минимальными погрешностями.

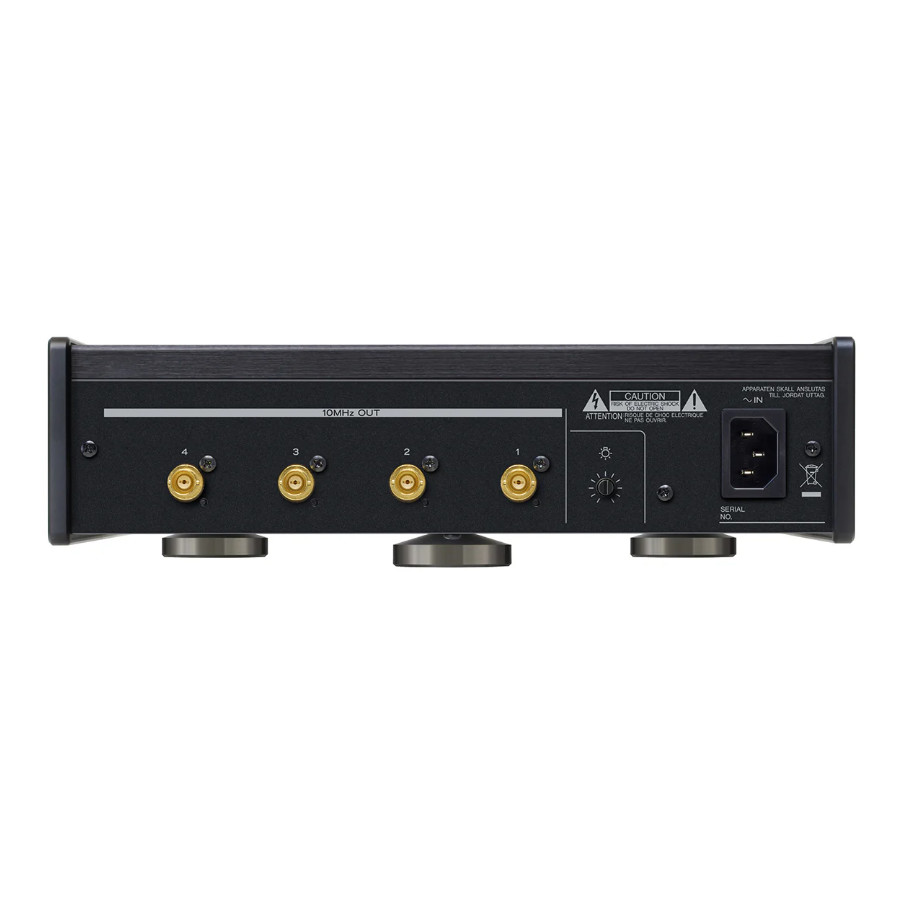

Для подачи сигнала на внешние устройства предусмотрено четыре прецизионных BNC-разъема для подачи синхросигнала к сетевым стримерам, ЦАПам, SACD-проигрывателям и прочим устройствам, поддерживающим работу с внешним клоком в 10 МГц. Доступно одновременное подключение до четырех компонентов. Под каждый BNC имеется отдельная схема с питанием от тороидального трансформатора и буферным усилителем на выходе, препятствующим изменению волновой формы сигнала. Все отдельные внутренние блоки устройства, от источника питания до буферных выходных усилителей, полностью отделены друг от друга, с целью устранения перекрестных помех. В новой версии “X” схема выходного буферного усилителя, схема источника питания и другие детали были усовершенствованы для достижения еще более высокого качества звука. Каждая цепь в CG-10M-X – от блока питания до буферного усилителя на выходном каскаде - полностью изолирована для предотвращения перекрестных помех при подключении нескольких устройств к разъемам BNC. Благодаря включению буферного усилителя в каждую схему, не происходит ухудшения формы сигнала, когда генерируемый тактовый сигнал используется совместно несколькими устройствами. В блоке питания TEAC CG-10M-X установлен тороидальный трансформатор с большим запасом по отдаваемой мощности, что обеспечивает стабильность работы устройства в любых условиях.
В CG-10M-X конструкция корпуса также была изменена: алюминиевая верхняя панель CG-10M-X имеет новую полуплавающую конструкцию, где верхняя панель свободно закреплена в пазах боковых панелей, что обеспечивает превосходное звучание в открытом режиме. Благодаря чистой верхней панели без винтов, CG10MX элегантно сочетается с цифровыми проигрывателями высокого класса, с которыми он работает в паре. Также еще была применена оригинальная 3-точечная опора “Stressless Foot”, более открытой, естественной и насыщенной. Эта изолирующая опора обеспечивает стабильную установку без малейших искажений поверхности пола. В отличие от обычных изолирующих ножек, эта ножка была разработана с учетом концепции создания зазора между ножкой и нижним корпусом, позволяющего ноге свободно вибрировать, что приводит к более естественному звуку. Снизу подвешена ножка из обработанной стали, обеспечивающая более естественное и полное звучание в дополнение к точному воспроизведению предыдущей конструкции ножки с точечным шипом.

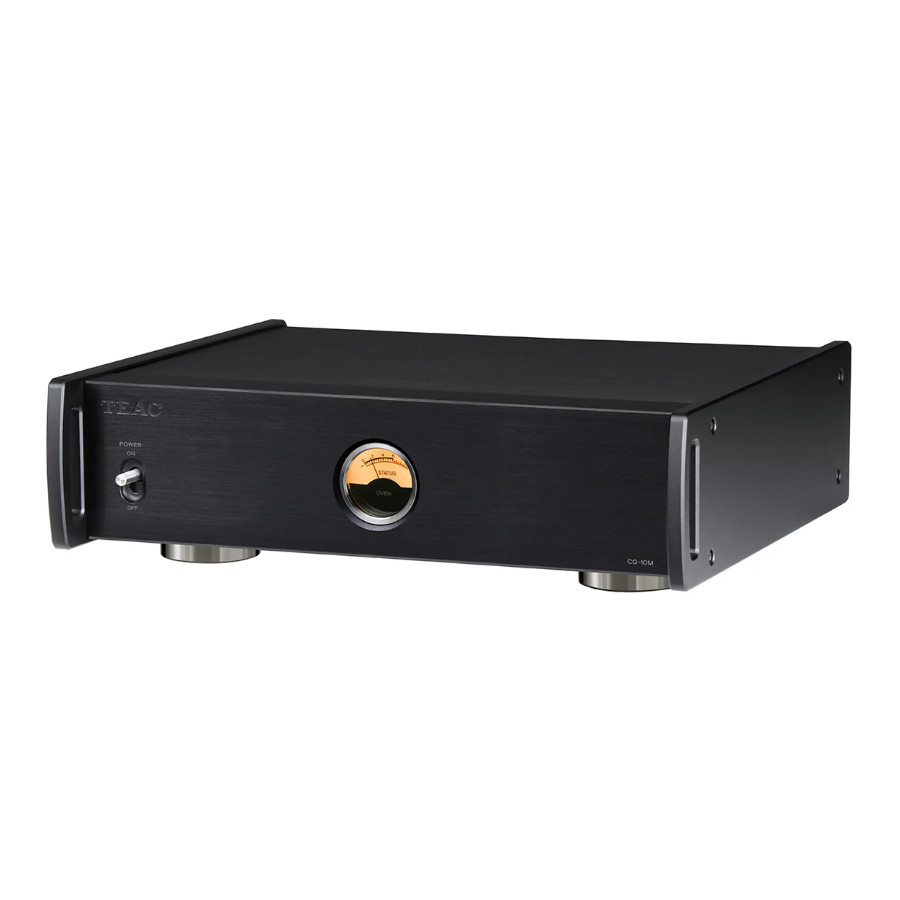

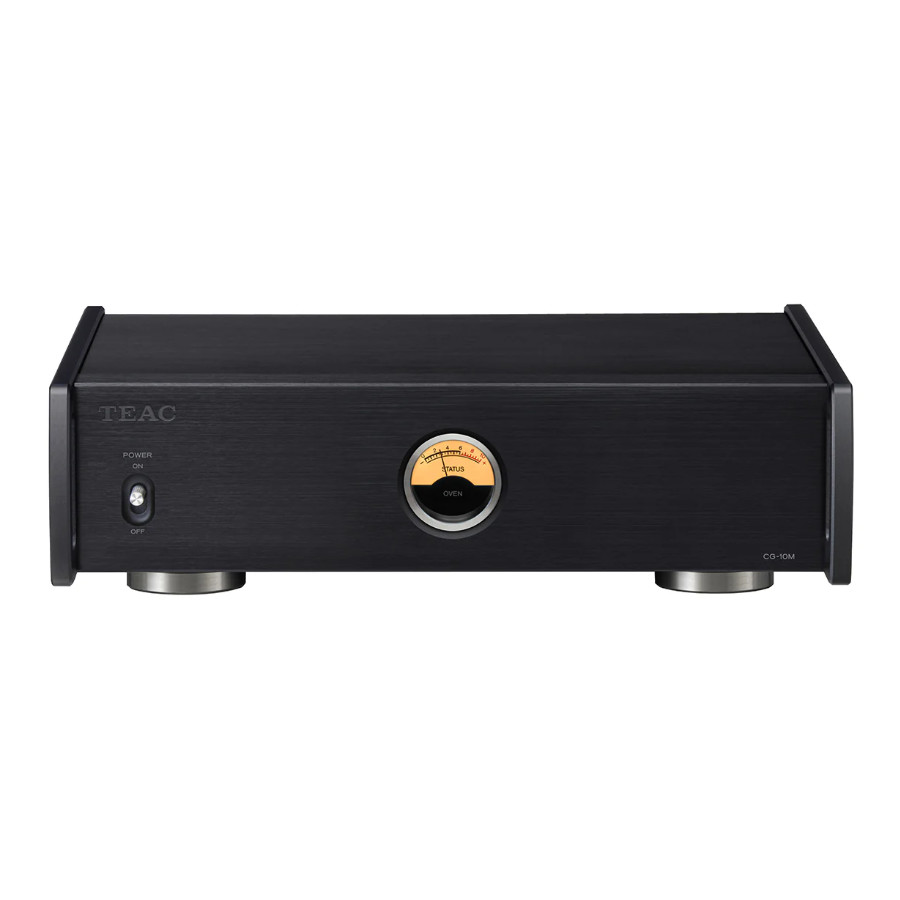

Модель TEAC CG-10M-X имеет полностью компактный металлический корпус с алюминиевыми панелями на антирезонансном шасси. Толстые боковины корпуса имеют характерные миниатюрные ручки, а на фасаде находится круглый стрелочный индикатор состояния кварцевого генератора и включатель питания. Яркость отключаемой подсветки индикатора можно изменить с помощью встроенного в заднюю панель регулятора.
TEAC CG-10M-Х совместим со следующими моделями TEAC: UD-701N, UD-505-X, NT-505-X, UD-505, NT-505, UD-503 и NT-503 для NT-503. Также генератор отлично показывает себя при работе с компонентами сторонних производителей.

Основные особенности модели TEAC CG-10M-X:

• Задающий тактовый генератор (Master Cloсk) для ЦАПов
• Термостатированный кварцевый генератор TEAC Reference OCXO (Oven Controlled Crystal Oscillator)
• Вырабатывает исключительно точный тактовый сигнал с частотой 10 МГц
• Четыре выходных тактовых разъема BNC для поддержки до 4-х устройств
• Независимая схема для предотвращения помех
• Стрелочный индикатор состояния температуры контролирует стабильность генератора
• Цельнометаллический компактный корпус и антивибрационными ножками Stressless Foot
• Тороидальный трансформатор в блоке питания
• Идеально сочетается с сетевым проигрывателем TEAC NT-505 и внешним ЦАПом TEAC UD-505
